Simbolos para distinguir los diferentes elementos de electronica que se presentan diariamente
material recogido del Web
www.simbologia-electronica.com

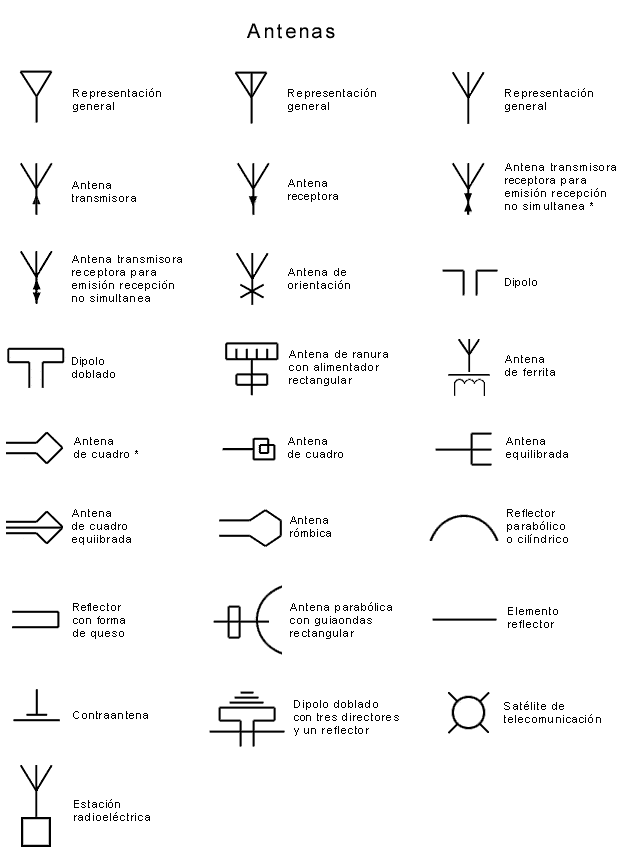

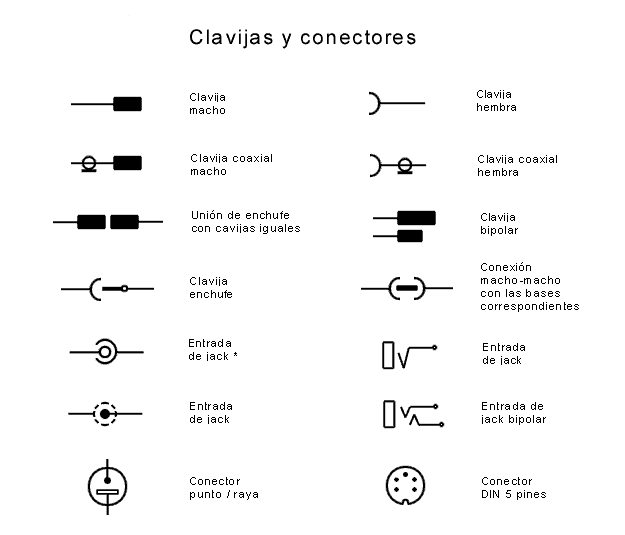

Antenas Video Bobinas Clavijas Condensadores Logica Digital Diodos

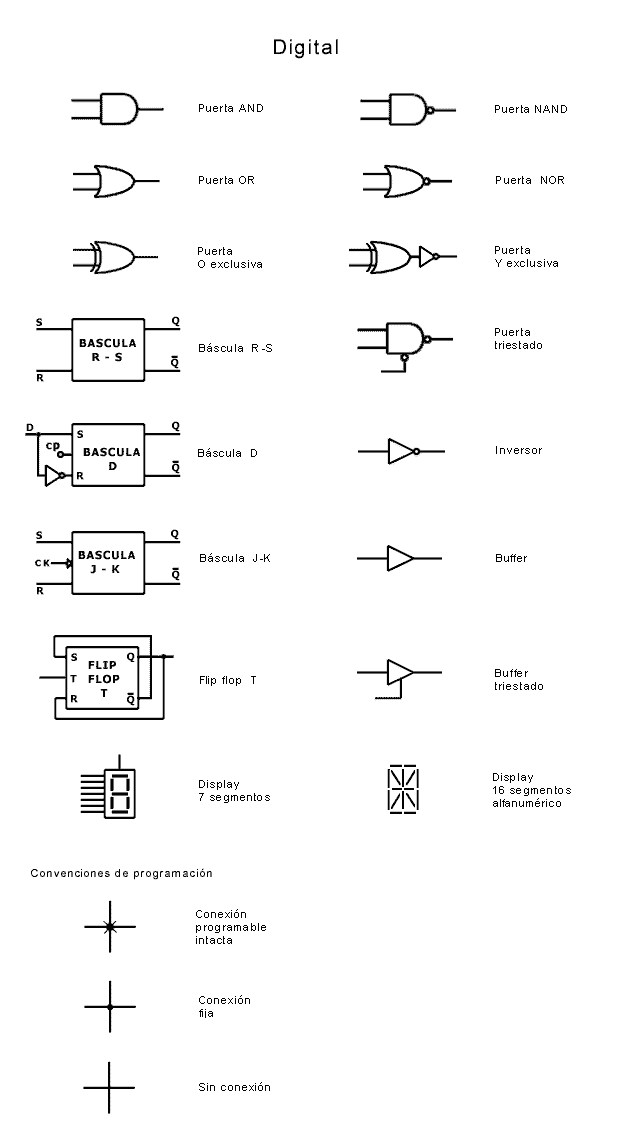

ANTENAS.gif (13449 bytes) Audio y Vídeo.gif (21574 bytes) Bobinas.gif (7335 bytes) Clavijas.gif (7832 bytes) Condensadores.gif (10911 bytes) Digital.gif (13313 bytes) Diodos.gif (15066 bytes)

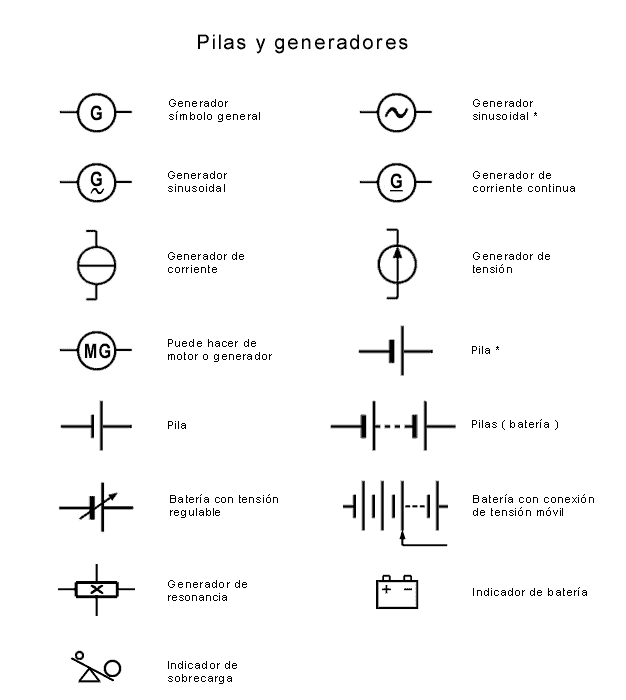

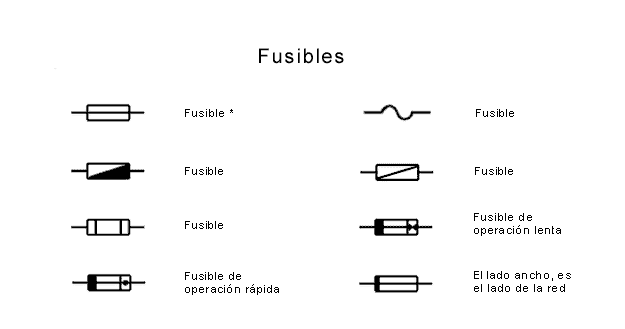

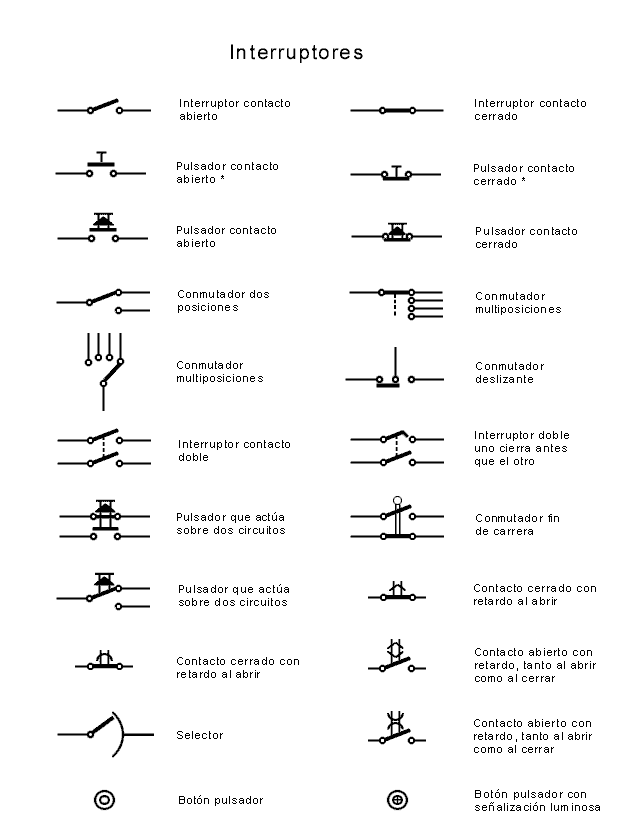

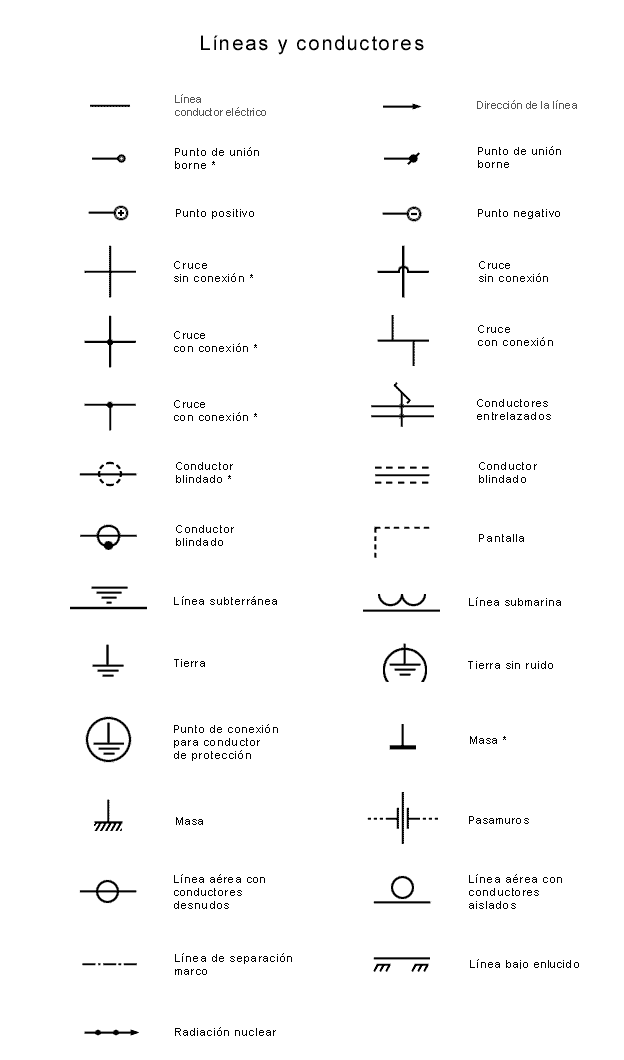

Fusibles Instrumentacion Interruptores Lineas Ondas Pilas y Generadores Reles

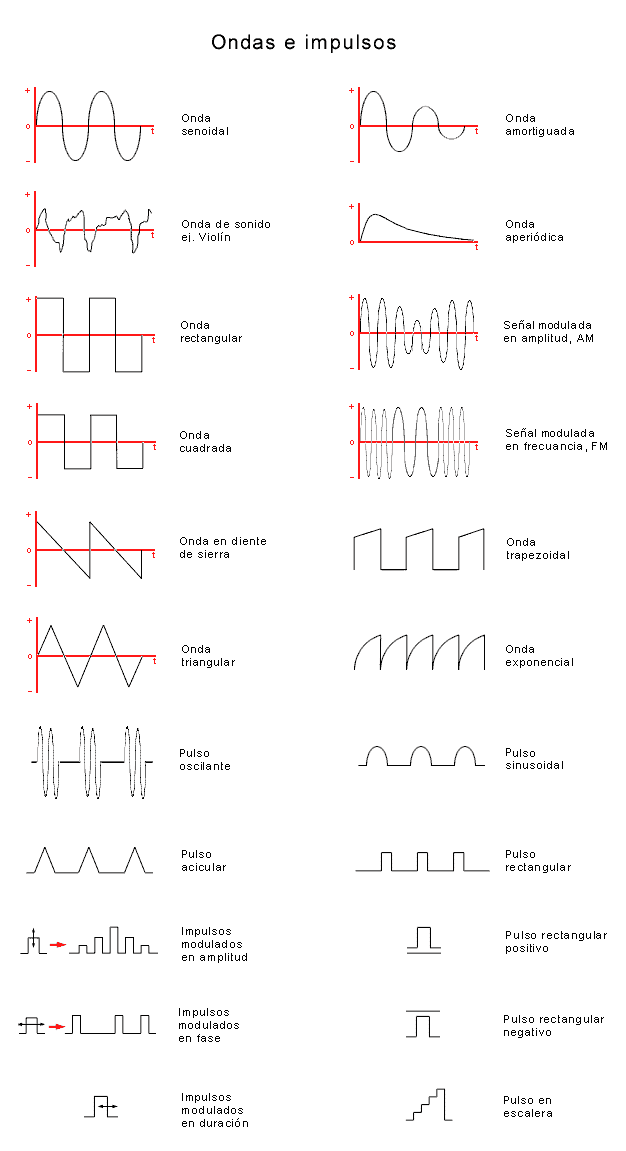

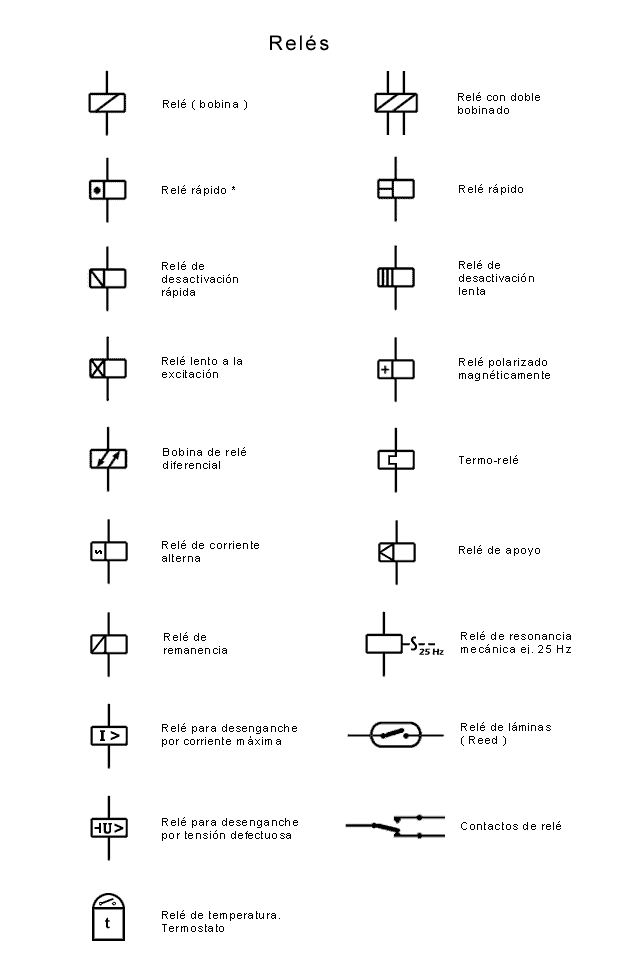

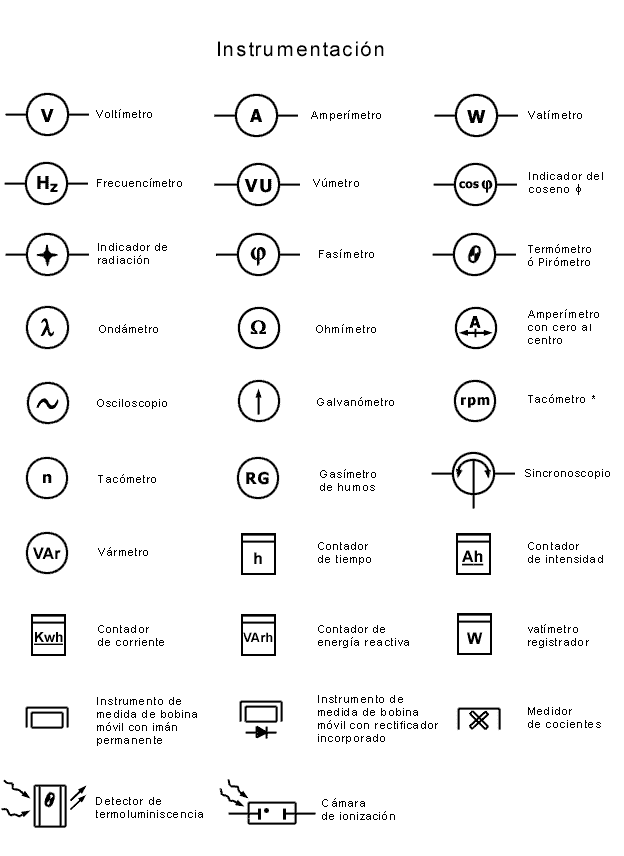

Fusibles.gif (4358 bytes) Instrumentacion.gif (16871 bytes) Interruptores.gif (11536 bytes) Lineas.gif (11529 bytes) ondas.gif (19765 bytes) Pilas.gif (10883 bytes) Reles.gif (12425 bytes)

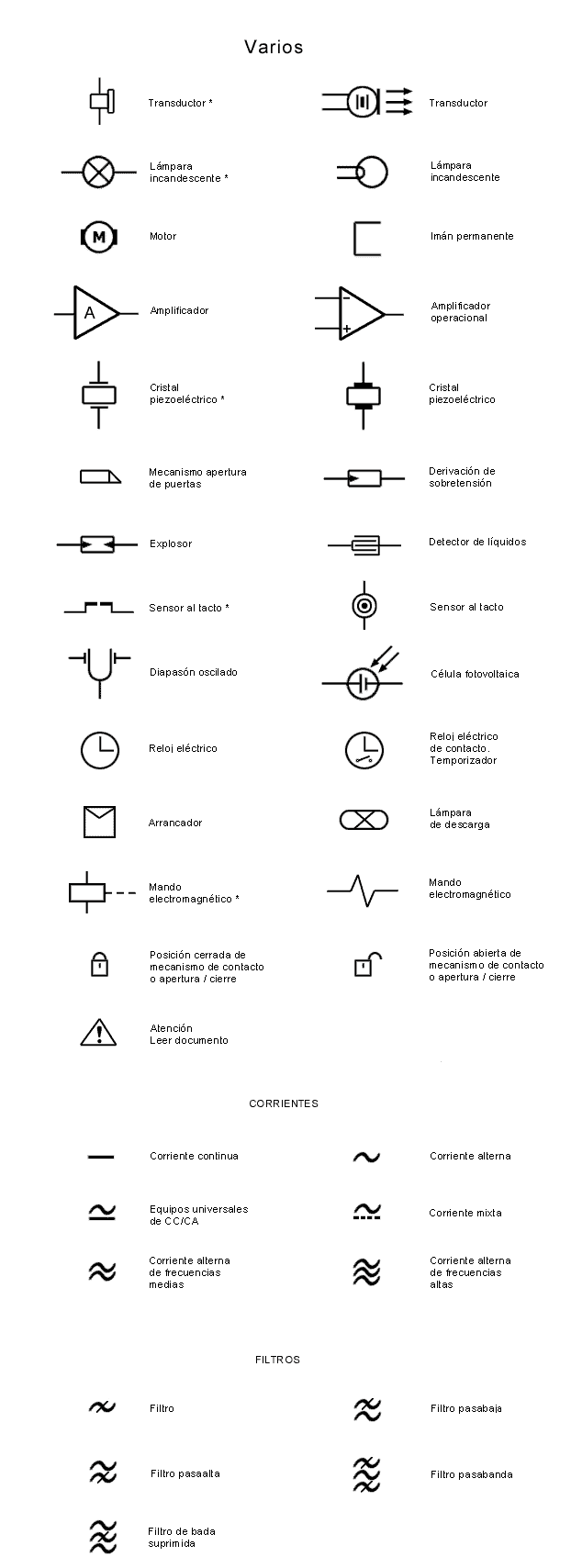

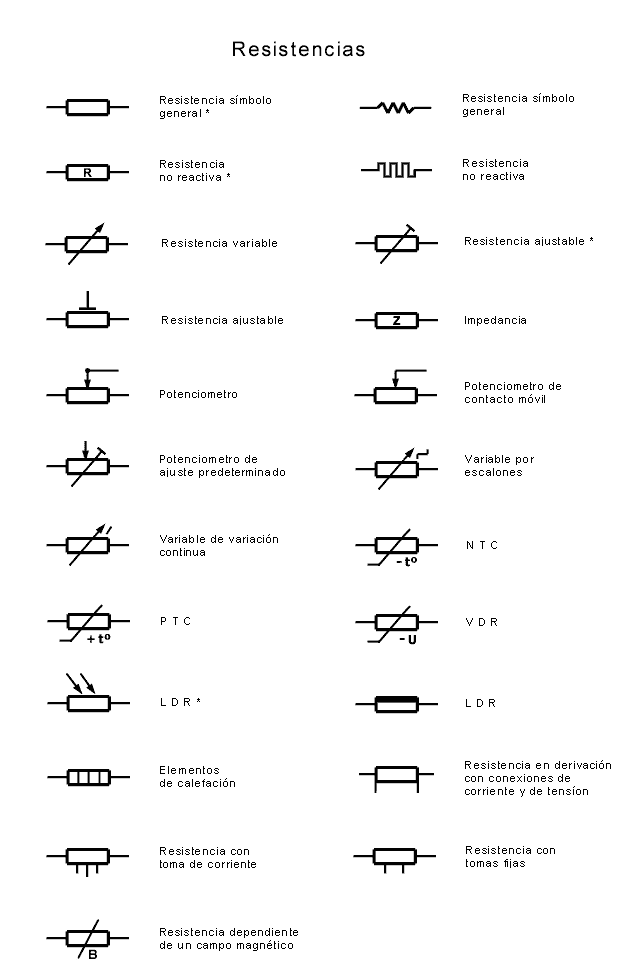

Resistencias Tiristores Transformadores Transistores Transistores fet Valvulas de vacio Simbolos varios

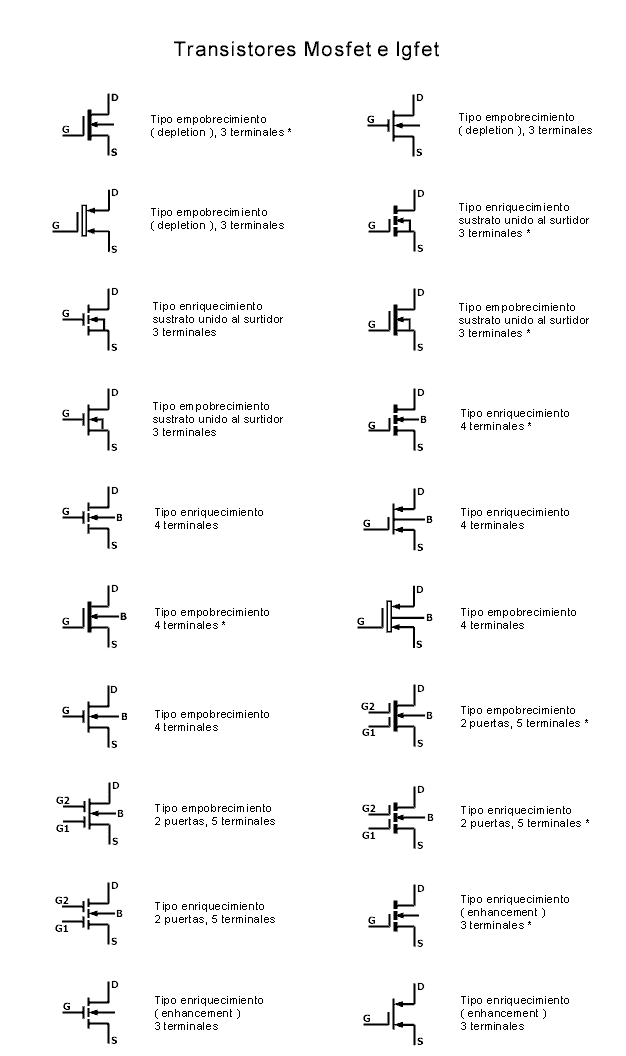

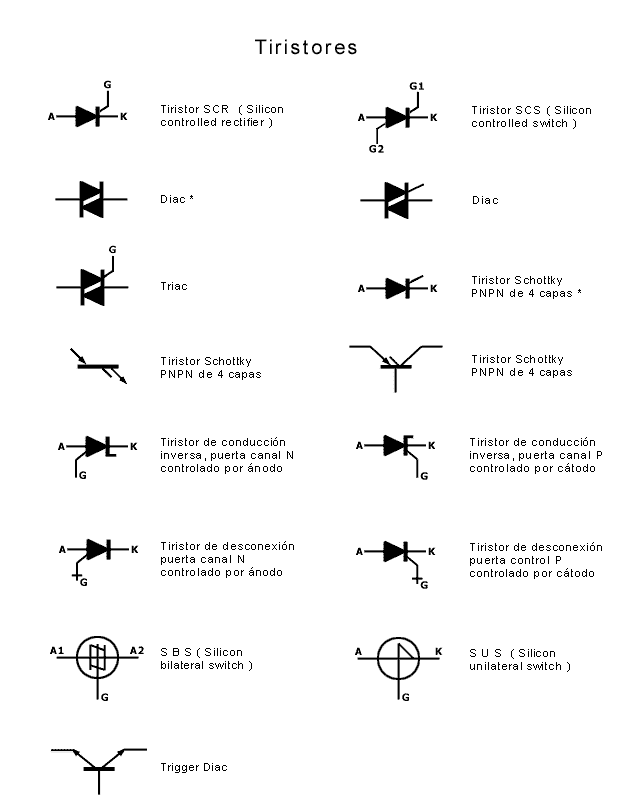

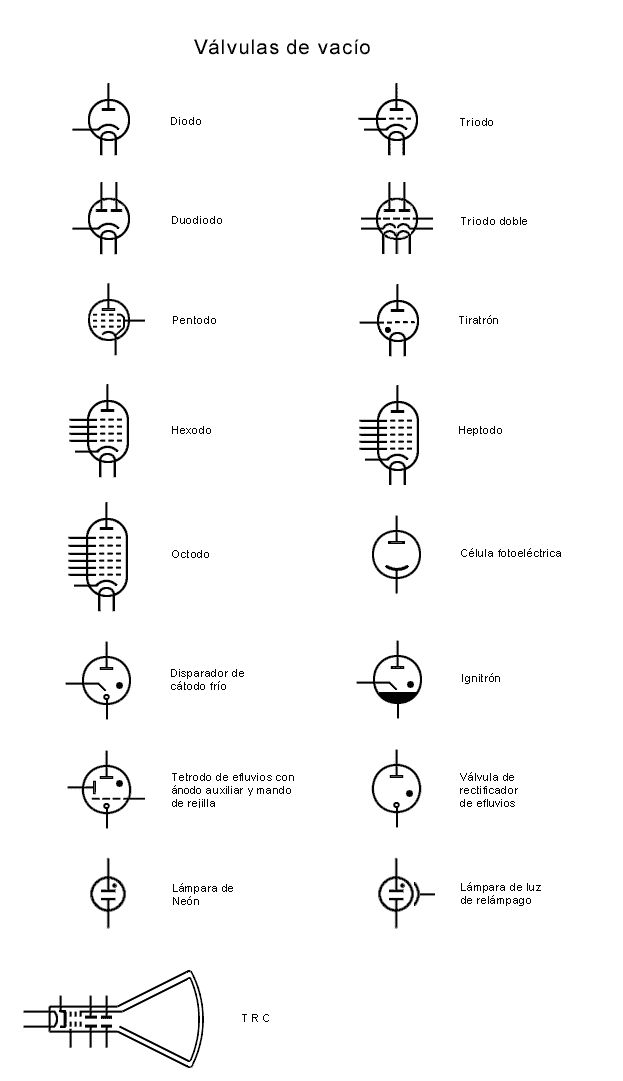

Resistencias.gif (10949 bytes) Tiristores.gif (11188 bytes) Transformadores.gif (15939 bytes) Transistores.gif (12595 bytes) Trfet.gif (16226 bytes) Valvulas.gif (15128 bytes) Varios.gif (19946 bytes)



Fuente: www.simbologia-electronica.com
